Electrovannes de sécurité,
à deux allures
ZRLE/5, ZRDLE/5
6.22
Technique - sécurité de fonctionnement, robustes,

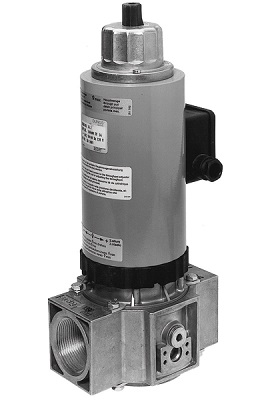

L'électrovanne de sécurité ZR... de DUNGS se sans entretien
est une vanne d'arrêt automatique à deux
allures selon EN 161 pour brûleurs et ap- Application
pareils à gaz : L'électrovanne est utilisée pour contrôler,
- pression de service max. jusqu'à 360 mbar limiter, arrêter et libérer l'arrivée de gaz dans
- classe A, groupe 2 selon EN 161 les brûleurs et appareils à gaz.
Printed in Germany • Rösler Druck • Edition 02.08 • Nr. 217 835
- normalement fermée L'électrovanne de sécurité ZR ... de DUNGS
- Fermeture rapide convient aux gaz des familles 1, 2 et 3
- ouverture lente avec course rapide ré- ainsi qu'à d'autres fluides neutres en phase
glable pour le débit de gaz d'allumage: gazeuse.
ZRLE et ZRDLE
- débits principal et partiel réglables : Homologation
ZRDLE Certificat d‘essai de type CE conformément
- bobine à courant continu, câblage de à la directive CE sur les appareils à gaz:
redresseur avec antiparasitage dans le ZR 4../5 CE-0085 AQ7125
boîtier de raccordement Certificat d‘essai de type CE conformément
- possibilité de montage d'un contact de à la directive CE relative aux, équipement
fin de course pour contrôler la position sous pression:
fermée de l'électrovanne ZR 4../5 CE0036
- filetage gaz ISO 7/1 Homologations dans d’autres grands pays
- raccord par brides selon DIN 26 33, ISO consommateurs de gaz.
1…6 7005
ZRLE/5 Electrovanne à deux allures, normalement fermée, à ouverture lente avec course rapide réglable, fer-
meture rapide, débit partiel réglable, possibilité de monter un contact de fin de course.
ZRDLE/5 Electrovanne à deux allures, normalement fermée, à ouverture lente avec course rapide réglable, à
fermeture rapide, débit principal réglable, débit partiel réglable, possibilité de monter un contact de fin
de course
Caractéristiques techniques
Diamètres nominaux DN 40 50
Filetage gaz selon ISO 7/1 Rp 3/4 1 1 1/2 2
Brides brides selon DIN 2501 partie 1, s'adaptant aux brides à collerette à souder selon
DIN 2633 (PN 16) DN 20 - DN 50, ISO 7005-2 (PN 16)
Pression de service max. jusqu'à 360 mbar (36 kPa)
Electrovanne vanne selon EN 161, classe A, groupe 2, fonctionnement à deux allures, EN 1531
Temps de fermeture <1s
Temps d'ouverture pour ZRLE et ZRDLE env. 20 s à + 20°C et sans course rapide
Course rapide sur ZRLE et ZRDLE, réglage manuel
Réglage de débit principal manuel sur ZRDLE
Réglage de débit partiel manuel sur ZRLE et ZRDLE
Matériaux des composants boîtier : aluminium, acier, laiton
en contact avec le gaz joints d'étanchéité : NBR
Tension / fréquence ~ (AC) 50-60 Hz 230 V (+ 10 % - 15 %) ; autres tensions sur demande
Puissance / courant absorbé voir tableau des types
Durée de mise en circuit régime permanent 100% ED
Protection IP 54, IP 65 sur demande
Branchement électrique sur bornes à visser par entrée de câble PG 11
Fréquence d'enclenchement ZRLE 4…/5, ZRDLE 4…/5: max. 100/h
Prise de mesure / gaz d'allumage G 1/4 ISO 228 des deux côtés dans la zone d'admission, prise supplémentaire
côté entrée G 3/4, à partir de DN 40 (bride)
Filtration tamis intégré, mailles 1 mm
Température ambiante - 15°C à + 60°C
Position de montage Bobine de verticale à horizontale
Contact de fin de course Type K01/1 testé selon DIN
Contrôle d'étanchéité de vanne Type VDK 200 A S02 à monter sur prise de mesure G 1/4 ; type VPS 504 à
monter avec adatateur du Rp 3/4 à Rp 2
Accessoires Contact de fin de course K 01, voir fiche technique 12.01 211 202
2…6
Cotes d'encombrement [mm]
øa øa
f e f
c c
DN DN
50 50
80 80
b b
largeur max.: d'encombrement d
Typ DN/Rp Pmax. N° de Imax. Imax. Temps Cotes d'encombrement Poids
[VA] cde ~(AC) ~(AC) d'ouver- [mm] [kg]
230 V 230 V ture a b c d e f
ZRLE 407/5 Rp 3/4 52 109 934 0,10 0,14 20 s 75 100 220 80 245 290 3,9
360 mbar
ZRLE 410/5 Rp 1 52 109 942 0,10 0,14 20 s 75 110 220 90 250 290 4,1
ZRLE 415/5 Rp 11/2 90 109 959 0,14 0,27 20 s 95 150 275 116 315 390 9,3
ZRLE 420/5 Rp 2 90 110 083 0,14 0,27 20 s 95 170 280 130 325 390 10,2
ZRDLE 407/5 Rp 3/4 52 153 820 0,10 0,14 20 s 75 100 235 80 260 300 4,0
ZRDLE 410/5 Rp 1 52 153 840 0,10 0,14 20 s 75 110 235 90 265 300 4,2
ZRDLE 415/5 Rp 11/2 90 153 860 0,14 0,27 20 s 95 150 295 116 340 410 9,5
ZRDLE 420/5 Rp 2 90 153 880 0,14 0,27 20 s 95 170 300 130 345 410 10,4
ZRDLE 4040/5 360 mbar DN 40 90 155 430 0,14 0,27 20 s 95 200 300 150 340 410 11,0
ZRDLE 4050/5 DN 50 90 155 450 0,14 0,27 20 s 95 230 300 165 345 410 12,5
3…6
Branchement électrique
� � � �
�� �� �
� �� ��
� �
�
�
Coupe ZRDLE
1 Corps de vanne
2 Tamis
12 3 Clapet
4 Ressort de fermeture
13 5 Induit étage 2
6 Bobine magnétique allure 2
10 7 Induit allure 1
8 Bobine magnétique allure 1
9 Branchement électrique
8
Réglage :
7
10 - allure 1
11 - allure 2
12 - course rapide
13 - frein hydraulique
6
5 9
4 11
3
2
1
p1 p2
Fonctionnement
L'électrovanne de sécurité DUNGS est course rapide (12) est réglable. sélectionné. En cas d'interruption de
une vanne d'arrêt automatique com-…
