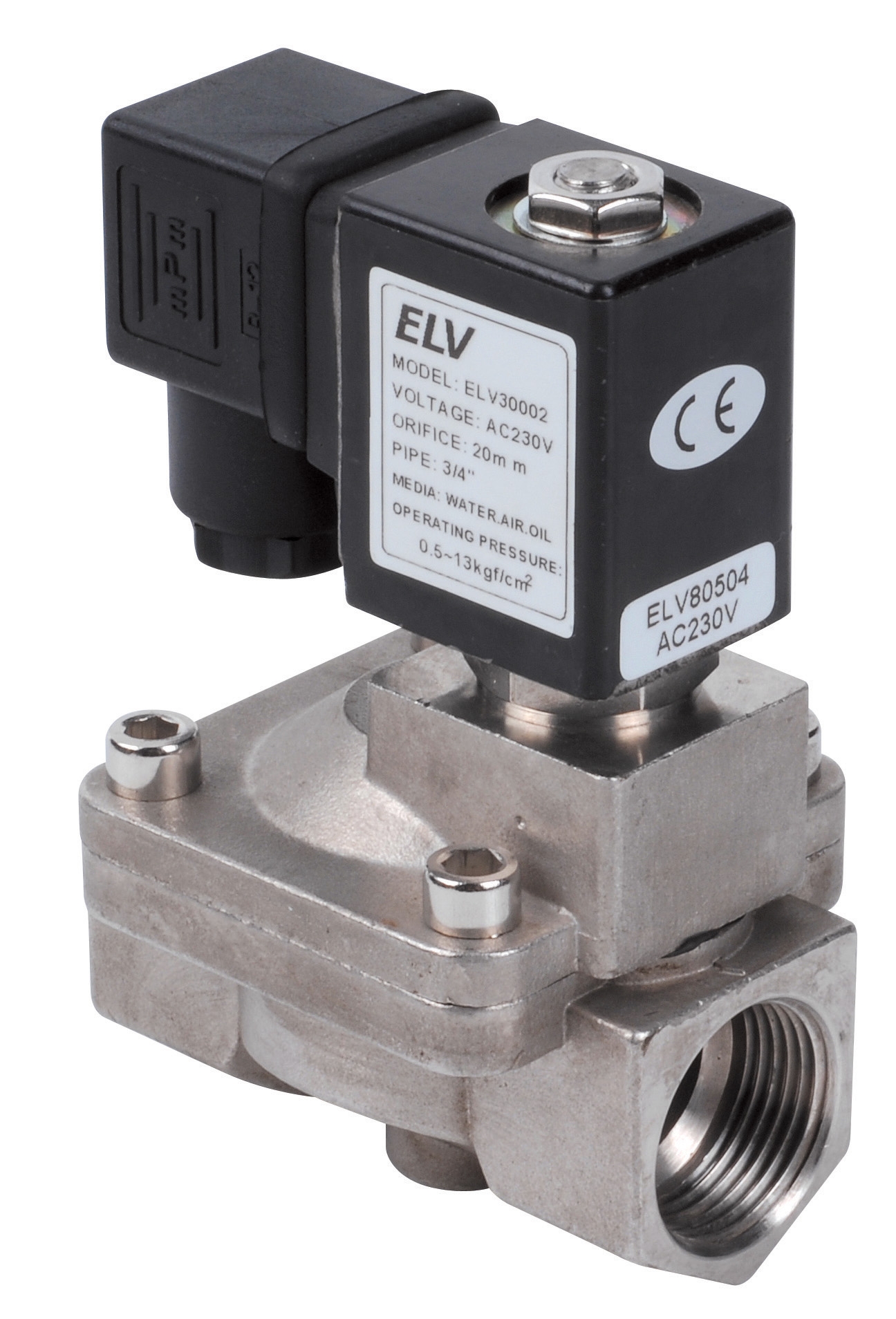

ELV Stainless solenoid valve D.3/4 NF 230V

Electrovannes inox NF Code Action indirecte Electrovanne 3/8” • Avec connecteur ELV30001 Electrovanne 1/2” • Avec connecteur ELV30003 Electrovanne 3/4” • Avec connecteur 3G-CBM-03256 Electrovanne 1” • Avec connecteur ELV30004 Electrovanne 1”1/4 • Avec connecteur ELV30006 Electrovanne 1”1/2 • Avec connecteur ELV30008 Electrovanne 2” • Avec connecteur ELV30010 Caractéristiques techniques Modèle 3G-CBM-03256 ELV30004 ELV30006 ELV30008 ELV30010 Diamètre Raccord 3/4” 1” 1 1/4” 1 1/2” 2” Diamètre passage 20mm 25mm 35mm 40mm 50mm Pression différentielle max. 13 13 13 13 13 Valeur CV 7.6 12 24 29 48 Consommation VA 220 volt 22 22 22 22 13 Consommation W 24 volt 13 13 13 22 13 Dim A 75 91 131 131 165 Dim C 118 131 146 146 167 Fluide Air - Eau - Fioul Pression fonctionnement 0.5 ~13 bar Pression maxi 17 bar Température maxi -10°C ~90°C Tension +/- 10% - AC230V Matériel corps Acier INOX 316 Membrane NBR Mode opération Commande indirecte Type Normalement fermée Protection IP IP65 PIÈCES DE RECHANGES POUR VANNES Modèle 3G-CBM-03256 ELV30004 ELV30006 ELV30008 ELV30010 Référence bobine 220 V ELV80504 ELV80504 ELV80504 ELV80504 ELV80504 Référence bobine 110 V ELV80522 ELV80522 ELV80522 ELV80522 ELV80522 Référence bobine AC 48 V ELV80542 ELV80542 ELV80542 ELV80542 ELV80542 Référence bobine AC 24 V ELV80562 ELV80562 ELV80562 ELV80562 ELV80562 Référence bobine AC 12 V ELV80604 ELV80604 ELV80604 ELV80604 ELV80604 Référence bobine DC 24 V ELV81504 ELV81504 ELV81504 ELV81504 ELV81504 Référence bobine DC 12 V ELV81522 ELV81522 ELV81522 ELV81522 ELV81522 Référence membrane NBR ELV90522 ELV90524 ELV90526 ELV90526 ELV90528 Référence membrane EPDM ELV91522 ELV91524 ELV91526 ELV91526 ELV91528 Référence membrane VITON ELV92522 ELV92524 ELV92526 ELV92526 ELV92528 252
