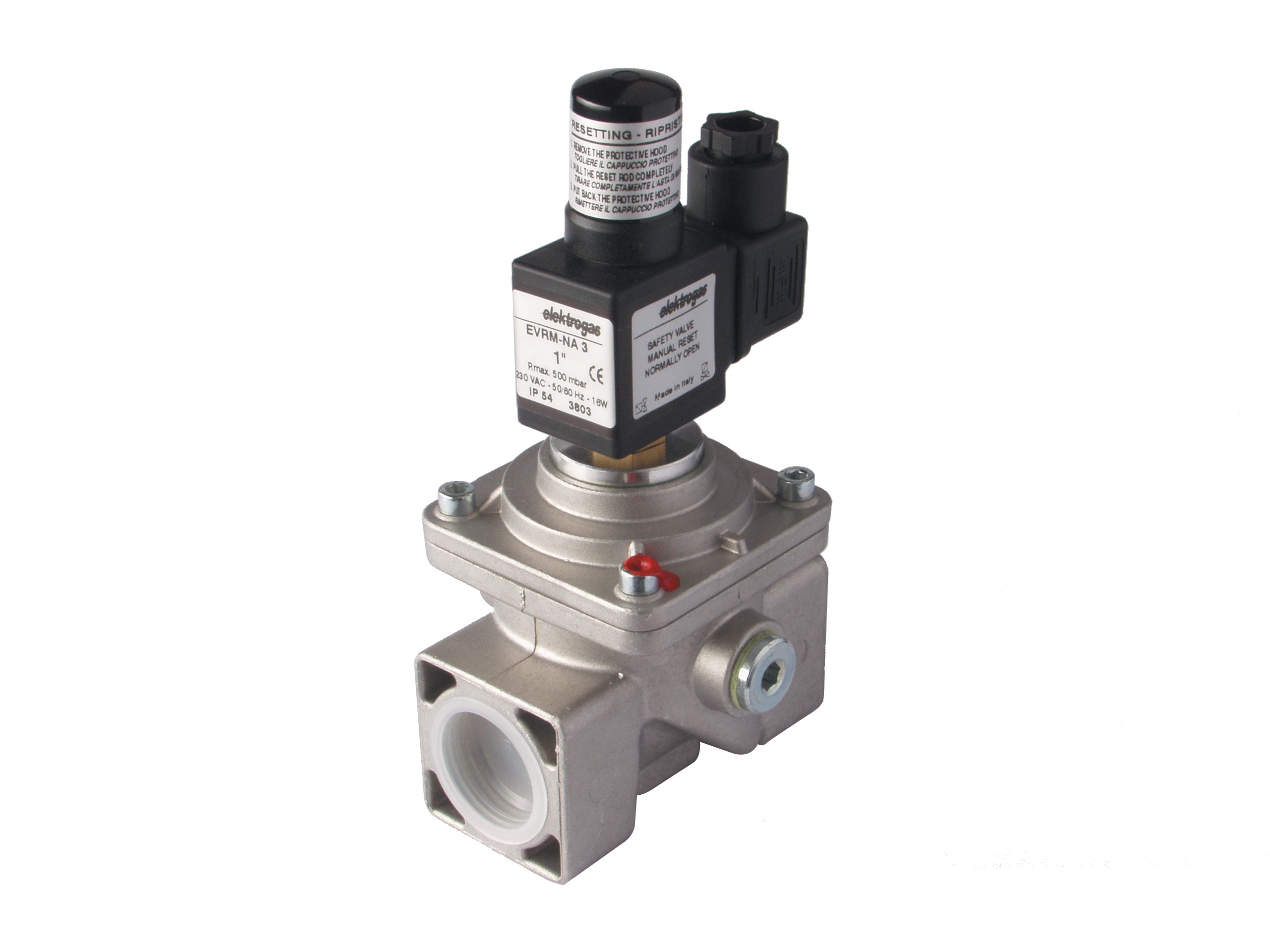

Elektrogas Solenoid valve EVRM 6NA0 threaded D3/8" 6 bar

EVRM-NA À RÉARMEMENT MANUEL NORMALEMENT OUVERTE ELECTROVANNE DE SÛRETÉ EVRM-NA CARACTÉRISTIQUES TECHNIQUES L’électrovanne de type EVRM-NA c’est une électrovanne de sécurité normalement ouverte à réarmement manuel. Il est donc Raccords F/F : filetés gaz de 3/8” à 2” : à brides PN16 - UNI 2223 de nécessaire une intervention manuelle pour ouvrir la soupape DN65 à DN150 et armer le dispositif qui permet de garder cet état. La mise sous tension avec du courant de réseau et/ou décharge de Tension : 230V-50/60 HZ condensateur, induite par le détecteur de fuites, entraîne le : 110V-50/60 HZ décrochage du dispositif et par conséquent la fermeture du : 24 VAC - VDC passage de gaz. Si l’excitation du senseur continue à cause de la : 12 VDC présence de gaz, la soupape reste sous tension et ne permet pas Marge de tension : -15% ÷ +10% le réarmement. Après avoir éloigné les causes de l’anomalie, il est possible de rouvrir l’ électrovanne en intervenant manuellement. Température de travail : -15°C ÷ +60°C Ce type de dispositif, en liaison avec un ou plusieurs détecteurs de fuites de gaz ou avec des signaux d’alarme pour la présence Pression de travail : 600 mbar / 6 bar d’oxydes de carbone, est apte pour exécuter des manoeuvres Temps de fermeture : < 1 seconde d’arrêt de la ligne de gaz. Degré de protection : IP 54 INSTALLATION ET RÉGLAGE Presse à câbles : PG 9 Vérifier la concordance entre le sens du débit et la flèche en relief sur le corps de l’ électrovanne, contrôler le juste alignement des Prises de pression : 1/4“ sur deux côtés tuyaux de branchement et observer que la distance des parois (exclu sur le modèle avec corps en laiton) permet une libre circulation de l’air.L’ électrovanne peut être montée avec la bobine horizontale ou verticale. La bobine peut être elle même orientée dans n’importe quelle direction sur 360°. Norme Atex EEx nA 11 T4X L’installer dans un endroit protégé de la pluie, des jets ou des égouttements d’eau. Ce matériel doit être installé en accord avec les lois en vigueur. Pour le branchement électrique, ôter le couvercle du connecteur Elektrogas se réserve le droit d’apporter des mises à jour ou des modi- et brancher les câbles d’alimentation au bornier du circuit de fications techniques sans avis préalable. redressement. BRANCHEMENT ÉLECTRIQUE Enlever le couvercle de protection et brancher les câbles d’alimentation au bornier du circuit de redressement. Dans le cas Eviter de trop serrer et monter sans tension. où l’on effectue le passage des câbles à travers le trou qui était à Le tableau suivant montre les valeurs maximum de tension l’origine fermé, pour fermer l’autre trou resté ouvert, (F max), de serrage (T max), de force des visses (C max) suivant utiliser la pastille en caoutchouc qui se trouve sous le bouchon. la norme EN 13611. Dans le cas de soupapes alimentées à 12V ou 24V, deux bornes d’entrée marquées par les symboles “L, N” et “+, -” (exclus les modèles VMR7-8-9 et les bobines avec surinjection plastique), sont prévues. Si le courant est alternatif, se brancher Connections Fmax Tmax Cmax aux bornes “L, N”. Si le courant est redressé ou continu, se (Nm) t<10 s (Nm) (Nm) brancher aux bornes “+, -”. Rp 3/8 70 35 - Raccordement électrique Rp 1/2 105 50 - Rp 3/4 225 85 - (IEC 730-1) Rp 1 340 125 - Schéma de raccordement Rp 11/4 475 160 - 220V/110V. Rp 11/2 610 200 50 Dans le cadre de bobine 12V et Rp 2 1100 250 50 DN 65 1600 - 50 24V en utilisant le + et le -. DN 80 2400 - 50 DN 100 5000 - 80 Ne pas inverser les polarités. DN 125 6000 - 160 DN 150 7600 - 160 NETTOYAGE ET ENTRETIEN On peut facilement nettoyer le filtre ou le logement de passage du gaz de la poussière et de toute autre particule étrangère. Après avoir fermé le gaz à l’amont et coupé la tension, la bobine se déplace en dévissant la poignée de réarmement et le capuchon moleté de fixation. Dévisser ensuite les 4 vis qui fixent la contre- bride au corps de la soupape. Pendant cette opération, faire attention à ne pas endommager le logement du clapet. Eviter de démonter ou d’abîmer le dispositif d’armement. Cata Installation p1 a p54 2014.indd 17 29/07/14 17:31  EVRM-NA GAMME SUIVANT TENSION ET PRESSION Modèle Dimensions (mm) Facteur Consommation Poids Kvs Bronze Aluminium à 230VAC A B C D Int h Kg (m3/h) Rp 3/8 16 0,7 30 58 115 130 - - 0,4 Rp 1/2 16 1,3 30 58 115 130 - - 0,4 G 3/4 16 2,0 35 55 113 130 - - 0,6 G1 16 4,5 40 62 115 137 - - 0,7 Rp 3/8 16 2,9 70 77 130 148 - - 0,6 Rp 1/2 16 6,0 70 77 130 148 - - 0,6 Rp 3/4 16 9,5 85 96 138 165 - - 0,8 Rp 1 16…
